無縫鋼管廠家-無縫鋼管廠家_厚壁無縫鋼管_無縫鋼管_厚壁無縫管_厚壁管_山東無縫鋼管廠_生產(chǎn)切割加工

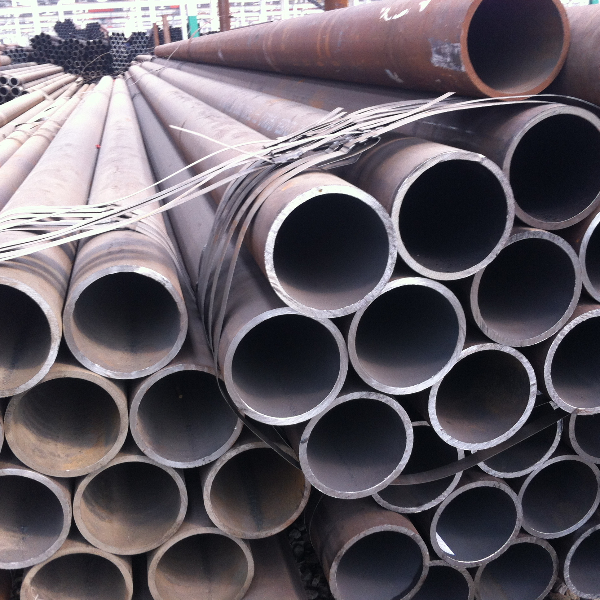

20#無縫鋼管

20#無縫鋼管為低碳鋼管，碳鋼一般分為低碳鋼、中碳鋼和高碳鋼三種，其中45#鋼為中碳鋼，低于45#即為低碳鋼，高于45#即為高碳鋼，無縫鋼管如沒有特殊要求，一般均采用20#無縫鋼管。

20#無縫鋼管簡介

20#無縫鋼管材質(zhì)為20#鋼，強度比15#稍高，很少淬火，無回火脆性。冷變形塑性高、一般供彎曲、壓延、彎邊和錘拱等加工，電弧焊和接觸焊的焊接性能好，氣焊時厚度小，外形要求嚴格或形狀復(fù)雜的制件上易發(fā)生裂紋。切削加工性冷拔或正火狀態(tài)較退火狀態(tài)好、一般用于制造受力不大而韌性要求高的工件。

20#無縫鋼管化學(xué)成分：

碳 C ：0.17%～0.2% 硅 Si：0.17%～0.37% 錳 Mn：0.35%～0.65% 硫 S ：≤0.035% 磷 P ：≤0.035% 鉻 Cr：≤0.25% 鎳 Ni：≤0.25% 銅 Cu：≤0.25%

20#無縫鋼管力學(xué)性能：

抗拉強度 σb (MPa)：≥410(42)屈服強度σs (MPa)：≥245(25)伸長率 δ (%)：≥25斷面收縮率 ψ (%)：≥5，硬度 ：未熱處理,≤156HB，試樣尺寸：試樣尺寸25mm

20#無縫鋼管工藝流程

熱軋（擠壓無縫鋼管）：圓管坯→加熱→穿孔→三輥斜軋、連軋或擠壓→脫管→定徑（或減徑）→冷卻→坯管→矯直→質(zhì)檢壁厚→水壓試驗（或探傷）→標記→入庫。

冷拔（軋）無縫鋼管：圓圓管坯→加熱→穿孔→打頭→退火→酸洗→涂油（鍍銅）→多道次冷拔（冷軋）→坯管→熱處理→矯直→質(zhì)檢壁厚→水壓試驗（探傷）→標記→入庫。

20#無縫鋼管用途分類

GB/T8162-2008（結(jié)構(gòu)用無縫鋼管）。主要用于一般結(jié)構(gòu)和機械結(jié)構(gòu)。其代表材質(zhì)（牌號）：碳素鋼20、45號鋼；合金鋼Q345、20Cr、40Cr、20CrMo、30-35CrMo、42CrMo等。

GB/T8163-2008（輸送流體用無縫鋼管）。主要用于工程及大型設(shè)備上輸送流體管道。代表材質(zhì)（牌號）為20、Q345等。

GB3087-2008（低中壓鍋爐用無縫鋼管）。主要用于工業(yè)鍋爐及生活鍋爐輸送低中壓流體的管道。代表材質(zhì)為10、20號鋼。

GB5310-2008（高壓鍋爐用無縫鋼管）。主要用于電站及核電站鍋爐上耐高溫、高壓的輸送流體集箱及管道。代表材質(zhì)為20G、12Cr1MoVG、15CrMoG等。

GB5312-1999（船舶用碳鋼和碳錳鋼無縫鋼管）。主要用于船舶鍋爐及過熱器用I、II級耐壓管等。代表材質(zhì)為360、410、460鋼級等。

GB1479-2000（高壓化肥設(shè)備用無縫鋼管）。主要用于化肥設(shè)備上輸送高溫高壓流體管道。代表材質(zhì)為20、16Mn、12CrMo、12Cr2Mo等。

GB9948-2006（石油裂化用無縫鋼管）。主要用于石油冶煉廠的鍋爐、熱交換器及其輸送流體管道。其代表材質(zhì)為20、12CrMo、1Cr5Mo、1Cr19Ni11Nb等。

GB18248-2003（氣瓶用無縫鋼管）。主要用于制作各種燃氣、液壓氣瓶。其代表材質(zhì)為37Mn、34Mn2V、35CrMo等。

20#無縫鋼管重量公式

[(外徑-壁厚)*壁厚]*0.02466=kg/米（每米的重量）

鋼管重量公式 例如： [(68-4)*4]*0.02466*1=6.31296（kg/米）以此類推
